Moteur de trottinette électrique : fonctionnement interne, composants et logique terrain

Quand une trottinette arrive en atelier avec un problème moteur, dans 80 % des cas… le moteur n’est pas réellement “HS”.
Le souci vient souvent d’une mauvaise compréhension de son fonctionnement interne.

👉 Et c’est là que ça bloque : beaucoup voient un bloc fermé, alors qu’en réalité, c’est un système électromécanique précis, simple sur le principe… mais exigeant sur le diagnostic.

À quoi ressemble réellement un moteur de trottinette

Sur une trottinette électrique, on est quasiment toujours sur un moteur brushless intégré dans la roue (hub motor).

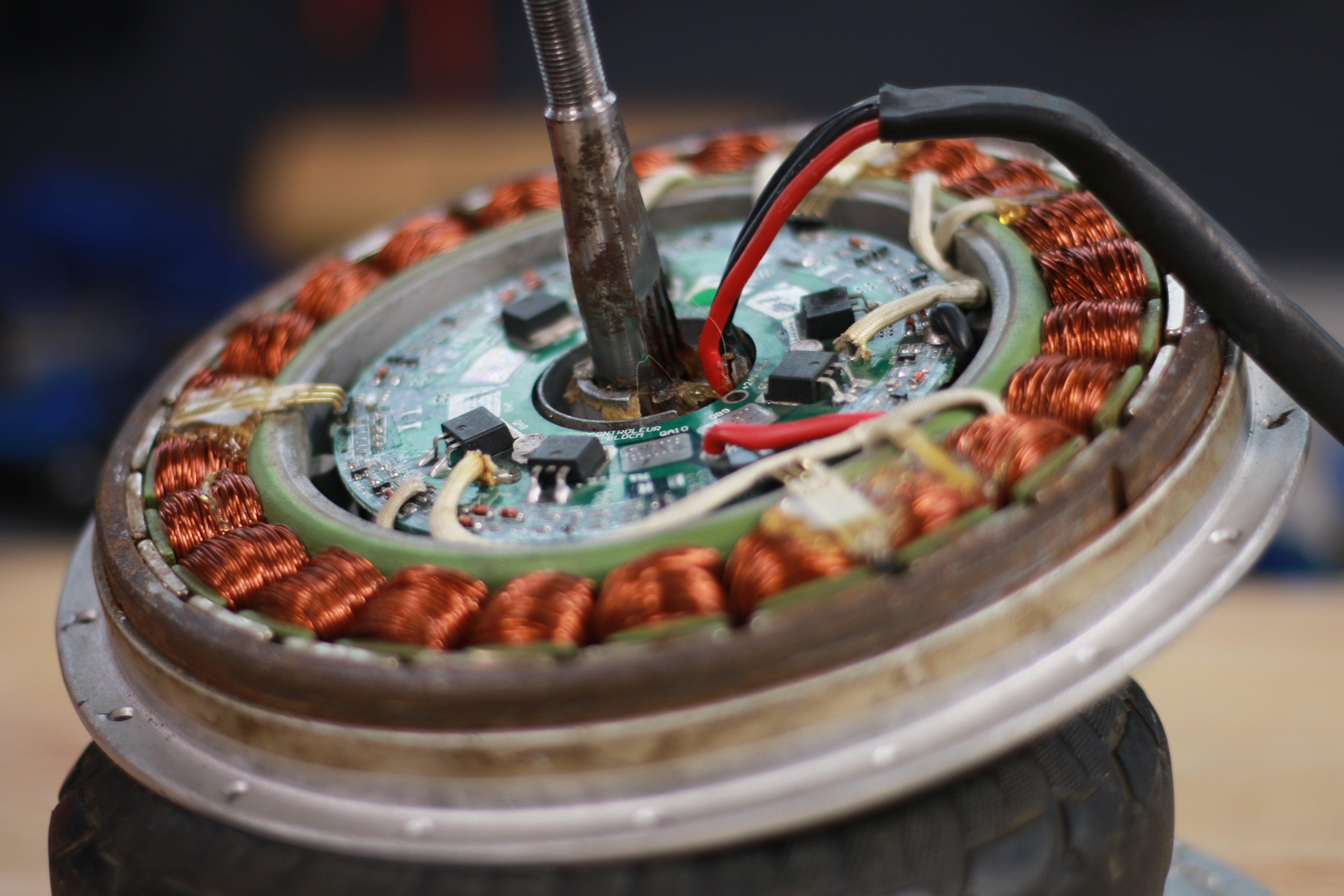

Visuellement, une fois ouvert, tu retrouves :

➤ Une couronne d’aimants permanents (rotor) fixée à la jante
➤ Un stator bobiné (en cuivre) fixé à l’axe
➤ Des capteurs Hall (sur les modèles sensorisés)
➤ Un faisceau moteur qui sort par l’axe

✔ Rien de magique… mais chaque élément a un rôle précis.

Fonctionnement interne : ce qui se passe vraiment

Le moteur brushless fonctionne sur un principe simple :

➜ Le contrôleur envoie du courant dans les bobines
➜ Cela crée un champ magnétique
➜ Ce champ interagit avec les aimants du rotor
➜ Résultat : rotation

Mais en pratique, ça va plus loin.

🔧 Interaction contrôleur / moteur

Le contrôleur est le cerveau.

Il gère :

• La séquence d’alimentation des phases
• La vitesse de rotation
• Le couple
• Le freinage (régénératif parfois)

Sans lui, le moteur est inerte.

✔ Le moteur n’est qu’un exécutant.

🔧 Capteurs Hall : la clé de la précision

Sur la majorité des trottinettes :

➜ 3 capteurs Hall détectent la position du rotor
➜ Ils envoient l’info au contrôleur
➜ Le contrôleur ajuste en temps réel

✔ Résultat : démarrage fluide + rendement optimisé

✖ Sans Hall → fonctionnement possible (sensorless) mais plus brutal

🔧 Faisceau moteur : souvent sous-estimé

Dans le câble moteur, tu as :

• 3 phases (puissance)
• 5 fils Hall (signal)
• Parfois masse / température

⚠️ Et là… c’est un point critique en atelier.

⚠️ Les pannes les plus fréquentes (terrain réel)

1. Coupure dans le faisceau (classique)

➜ Souvent au niveau de l’axe moteur
➜ Câble pincé ou sectionné

✔ Symptômes :

• Moteur qui broute
• Perte de puissance
• Coupures aléatoires

2. Capteur Hall HS

➜ Très courant sur trottinettes entrée/milieu de gamme

✔ Symptômes :

• Démarrage difficile
• Tremblement
• Code erreur contrôleur

3. Court-circuit dans le bobinage

➜ Plus rare mais critique

✔ Symptômes :

• Résistance anormale entre phases
• Chauffe rapide
• Odeur de brûlé

4. Aimants décollés (vu en atelier…)

➜ Chocs violents / surchauffe

✔ Symptômes :

• Bruit anormal
• Rotation irrégulière

5. Problème contrôleur… pris pour un moteur HS

✔ Très fréquent

➜ Mauvaise alimentation des phases
➜ MOSFET grillé

👉 Résultat : diagnostic erroné

Méthode de diagnostic concrète (atelier)

Quand une trottinette arrive :

➤ Étape 1 : contrôle visuel

✔ Faisceau moteur
✔ Connectiques
✔ Axe

➤ Étape 2 : test des phases

Avec un multimètre :

➜ Mesurer résistance entre phases
✔ Valeurs proches = OK
✖ Différence = problème bobinage

➤ Étape 3 : test des capteurs Hall

✔ Alimentation 5V
✔ Vérification signal (oscillation)

➤ Étape 4 : test croisé

✔ Brancher un autre moteur
✔ Ou un autre contrôleur

👉 Méthode terrain rapide et efficace

✔ Astuce terrain

➜ Faire tourner la roue à la main

✔ Si résistance fluide → OK
✖ Si “points durs” → problème interne

Les erreurs fréquentes en atelier

⚠️ Diagnostiquer un moteur HS sans tester le contrôleur
⚠️ Oublier le faisceau
⚠️ Tester uniquement visuellement
⚠️ Remplacer sans comprendre

Ce que beaucoup ne comprennent pas

Un moteur de trottinette, ce n’est pas un bloc isolé.

C’est un élément dans une chaîne :

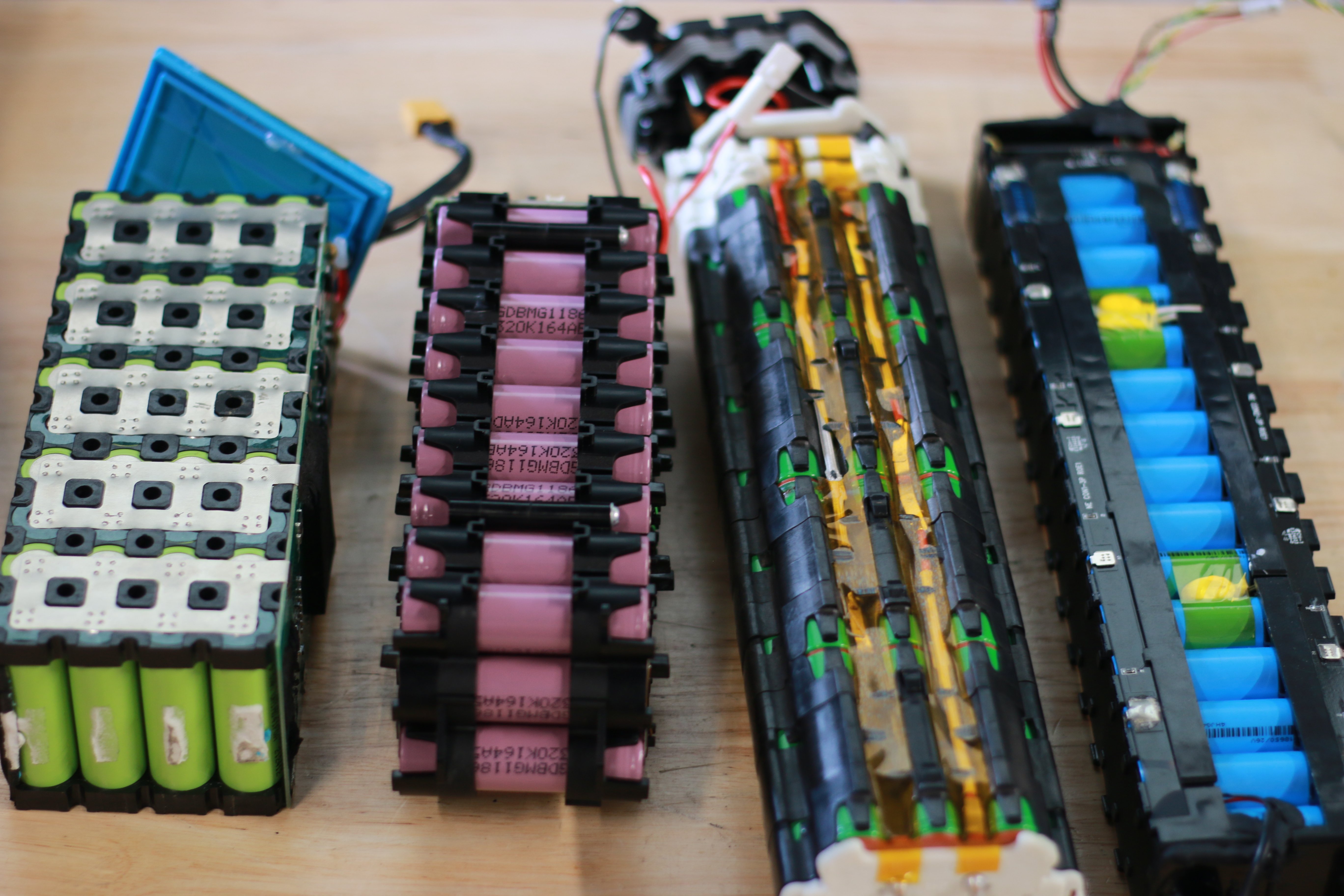

➜ Batterie → BMS → Contrôleur → Moteur → Capteurs

✔ Tout est lié.

👉 C’est exactement ce qu’on travaille dans des formations comme celle-ci :
https://lignedechaine.fr/etablir-un-plan-de-diagnostic-dune-chaine-de-traction-dun-vehicule-electrique/

Monter en compétence : indispensable aujourd’hui

Aujourd’hui, bricoler ne suffit plus.

Tu dois comprendre :

✔ Les interactions électroniques
✔ Les logiques de diagnostic
✔ Les pannes croisées

C’est justement l’approche de Ligne de Chaine, un organisme spécialisé en formation technique en mobilité électrique, avec une vraie logique terrain.

➜ Certification RS6802 (France Compétences)
➜ Certification Qualiopi
➜ Financements possibles : CPF, France Travail, OPCO

Tu peux aller voir l’ensemble des programmes ici :
https://lignedechaine.fr/nos-formations/

✔ Deux formats concrets

➜ Si tu veux monter en compétence rapidement :
la formule 2 en e-learning (100 %)
https://lignedechaine.fr/formule-2/

➜ Si tu veux pratiquer en atelier :
la formule 3 avec présentiel
https://lignedechaine.fr/formation-velo-electrique-trottinette-electrique/

👉 L’objectif est simple :
arrêter de remplacer des pièces au hasard et maîtriser le diagnostic.

Conclusion terrain

Le moteur de trottinette, ce n’est pas ce qu’il y a de plus compliqué…
Mais c’est souvent ce qui est le plus mal compris.

✔ Comprendre son fonctionnement = gagner du temps
✔ Diagnostiquer correctement = éviter des erreurs coûteuses

➜ Et surtout : ne jamais oublier que le moteur dépend du reste du système.

🔧 Conseil atelier

Avant de remplacer un moteur :

➜ Teste toujours le contrôleur
➜ Vérifie le faisceau
➜ Analyse les signaux Hall

✔ Sinon, tu risques de changer une pièce fonctionnelle.
